Hjem / Produkt / JDB fast smøreleje / JDB650 selvsmørende messingbøsning oliefri lejer
engros JDB650 selvsmørende messingbøsning oliefri lejer

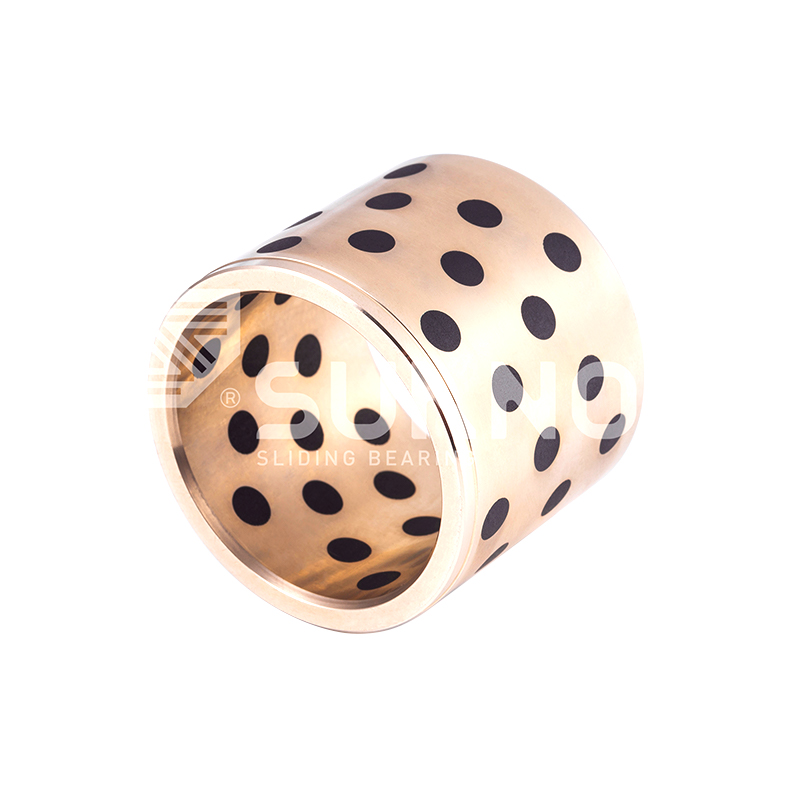

JDB650 selvsmørende messingbøsning oliefri lejer
  • JDB650 selvsmørende messingbøsning oliefri lejer
  • JDB650 selvsmørende messingbøsning oliefri lejer
  • JDB650 selvsmørende messingbøsning oliefri lejer

JDB650 selvsmørende messingbøsning oliefri lejer

Produktbeskrivelse:

JDB650 selvsmørende messingbøsning oliefri lejer er lavet af avancerede selvsmørende materialer og indlejret med specielle faste smøremidler. De kan fungere stabilt i lang tid uden ekstern smøring, hvilket reducerer vedligeholdelsesomkostninger og nedetid. Produktet har slidstyrke, korrosionsbestandighed og trykbestandighed og er velegnet til en række krævende industrielle applikationer såsom mekanisk udstyr, bildele og automationsenheder. JDB650 oliefri lejer har ydeevne i miljøer med høj belastning, lav hastighed og medium til høj temperatur.

Kontakt os
Tidligere：Intet tidligere produkt
Næste：JFB650 metrisk oliefri selvsmørende bronze runde flangelejer

Produktbeskrivelse

Indvendig diameter F7
I.D.фd 		Udvendig diameter m6
O.D.фD 		L -0,1
-0,3 		I.D. Efter prespasning JTW I.D.фd
8 10 12 15 16 19 20 25 30 35 40 50 60 70 80
6 0.022
0.010 		10 0.021 061008 061010 061012 0.019
0.007 		一 6
8 0.028
0.013 		12 0.018
0.007 		081208 081210 081212 081215 0.025
0.010 		一 8
10 14 101408 101410 101412 101415 101420 10 10
12 0.034
0.016 		18 121808 121810 121812 121815 121816 121819 121820 121825 121830 0.031
0.013 		12 12
13 19 0.021
0.008 		131910 131912 131915 131920 131925 131930 13 13
14 20 142010 142012 142015 142020 142025 142030 0.030
0.012 		14 14
15 21 152110 152112 152115 152116 152120 152125 152130 152135 152140 15 15
16 22 162210 162212 162215 162216 162219 162220 162225 162230 162235 162240 16 16
17 23 172315 18 17
18 24 182410 182412 182415 182416 182420 182425 182430 182435 182440 18 18
19 0.041
0.020 		26 192615 20 19
20 28 202810 202812 202815 202816 202819 202820 202825 202830 202835 202840 202850 20 20
20 30 203010 203012 203015 203016 203020 203025 203030 203035 203040 203050 20 20
22 32 0.025
0.009 		223212 223215 223220 223225 25 22
25 33 253312 253315 253316 253320 253325 253330 253335 253340 253350 253360 25 25
25 35 253512 253515 253516 253520 253525 253530 253535 253540 253550 253560 25 25
28 38 283820 283825 283830 283840 30 28
30 303812 303815 303820 303825 303830 303835 303840 303850 303860 30 30
30 40 304012 304015 304020 304025 304030 304035 304040 304050 304060 30 30
32 42 324420 324230 324240 35 32
35 44 354420 354425 354430 354435 354440 354450 354460 35 35
35 45 354520 354525 354530 354535 354540 354550 354560 35 35
38 48 384840 40 38
40 50 405015 405020 405025 405030 405035 405040 405050 405060 405070 405080 40 40
40 55 0.030
0.011 		405515 405530 405535 405540 405550 405560 0.045
0.020 		40 40
45 455530 455535 455540 455550 455560 45 45
45 56 455630 455635 455640 455650 455660 45 45
45 456030 456035 456040 456050 456060 456070 456080 45 45

Produktintroduktion

JDB650 selvsmørende messingbøsning oliefri lejer

Fast smøremiddel indlejret vedligeholdelsesfrit leje til industrielle applikationer

Produktoversigt

Den JDB650 selvsmørende messingbøsning er et oliefrit sammensat leje, der er konstrueret til applikationer, der kræver høj belastningskapacitet, korrosionsbestandighed og reducerede vedligeholdelsesintervaller. Basismaterialet består af højstyrke CuZn24Al6 messinglegering, hvori massiv grafit smøremiddelindsatser er mekanisk indlejret i 45 graders eller 90 graders mønstre hen over glideoverfladen. Under drift overføres smøremidlet til den tilhørende akseloverflade og danner en kontinuerlig lavfriktionsfilm. Dette design eliminerer behovet for eksterne fedt- eller oliesystemer, hvilket gør JDB650 velegnet til svært tilgængelige steder, oscillerende bevægelser og miljøer, hvor smøremiddelforurening skal undgås.

Produktegenskaber

  • Friktionskoefficient: 0,06 - 0,16 afhængig af belastning og overfladefinish
  • Maksimal glidehastighed: 0,5 m/s for kontinuerlig drift; 1,0 m/s intermitterende
  • Maksimal PV værdi: 3,0 N/mm²·m/s med fedtsmøring; 1,5 N/mm²·m/s tør tilstand
  • Slidhastighed: mindre end eller lig med 0,06 mm pr. 100 km under standard testforhold ved 80 N/mm² og 0,2 m/s
  • Termisk udvidelseskoefficient: 18 gange 10 til minus 6 per Kelvin fra 20°C til 200°C område
  • Dimensionel tilgængelighed: ISO 3547 standardserier og tommerserier fra 1/4 tomme til 8 tommer indvendig diameter
  • Fremstillingstolerance for indvendig diameter: H8 ISO 286-2 standard; H7 eller H9 fås på forespørgsel

Materiale sammensætning

Grundmateriale CuZn24Al6 CW307G messinglegering DIN EN 1982 kompatibel
Smøremiddel type Grafit og MoS₂ komposit Solide smøreindsatser
Smøremiddeldækning 20 til 25 procent af glidende overfladeareal Jævnt fordelt mønster
Underlagets hårdhed 160 til 220 HB Brinell hårdhedsskala

Tekniske specifikationer

Mekaniske egenskaber Trækstyrke på minimum 600 N/mm² | Flydespænding på minimum 300 N/mm² | Forlængelse på minimum 12 procent
Termiske egenskaber Termisk ledningsevne på 58 W pr. m pr. K | Specifik varmekapacitet på 380 J pr. kg pr. K
Elektriske egenskaber Elektrisk ledningsevne på 12 procent IACS | Anbefales ikke til elektriske kontaktapplikationer
Fysiske egenskaber Densitet på 7,8 gram pr. kubikcentimeter | Porøsitet mindre end 1 procent ikke-porøs struktur

Kerne fordele

Eliminerer ekstern smøring
Solide grafitindsatser giver kontinuerlig smøring under drift. Der kræves ingen smørenipler, olieledninger eller planlagt eftersmøring.
Høj belastningskapacitet
Understøtter statiske belastninger op til 250 N pr. mm² og dynamiske belastninger op til 120 N pr. mm². Velegnet til tunge industrimaskiner.
Korrosionsbestandighed
Messingsubstrat modstår oxidation i fugtige miljøer, marine atmosfærer og kontakt med milde kemikalier eller vand.
Bredt temperaturområde
Fungerer kontinuerligt fra minus 40 grader Celsius til positiv 200 grader Celsius. Kortvarige udflugter op til 250 grader Celsius er tilladt under reduceret belastning.

Applikationsscenarier efter branche

Landbrugsmaskiner
  • Mejetærskerens tærskemekanismer
  • Traktorforbindelsens drejepunkter
  • Ballepressere og finsnittere
  • Såmaskine målesystemer
Byggeudstyr
  • Gravemaskinearms drejeled
  • Hængselspunkter for læsserskovl
  • Bulldozerbladforbindelser
  • Kranbomstøttelejer
Industrielle maskiner
  • Hydrauliske cylinderbolte
  • Pakkemaskine intermitterende bevægelse
  • Tekstilmaskiners oscillationspunkter
  • Trykrullestøtter
Automotive applikationer
  • Styresystemforbindelser
  • Styrearms bøsninger til ophæng
  • Bremsepedal drejemekanismer
  • Ledningspunkter for anhængertræk
Marine udstyr
  • Dækskran drejelejer
  • Rorhængselbøsninger
  • Spiltromle støttelejer
  • Davit rotationsmekanismer
Materialehåndtering
  • Transportbånds spændeskiver
  • Palleteringsarmled
  • Automatiseret lager- og genfindingssystem drejer rundt
  • Løft bordsaksemekanismer

Ofte stillede spørgsmål

Q1: Kan JDB650 fungere uden indledende smøring
Ja. De solide grafitindsatser giver øjeblikkelig smøring ved opstart. Ingen indledende fedt- eller oliepåføring er påkrævet, selvom påføring af montagepasta under installationen kan reducere det første slitagebrud.
Q2: Hvad er det anbefalede skaftmateriale og overfladefinish
Hærdet kulstofstål med hårdhed på 45 til 55 HRC og overfladeruhed Ra på 0,2 til 0,4 mikrometer. Skafter af forkromet eller rustfrit stål kan øge slidhastigheden. Akselhårdhed under 40 HRC anbefales ikke til belastninger over 60 N pr. mm².
Q3: Hvad forårsager øget friktion eller for tidligt slid
Almindelige årsager omfatter overfladetryk, der overstiger 120 N pr. mm² dynamisk grænse, glidehastighed over 0,5 meter pr. sekund kontinuerligt, driftstemperatur over 200 grader Celsius, akselruhed uden for Ra 0,2 til 0,8 mikrometer område eller slibende forurening, der kommer ind i lejegrænsefladen.

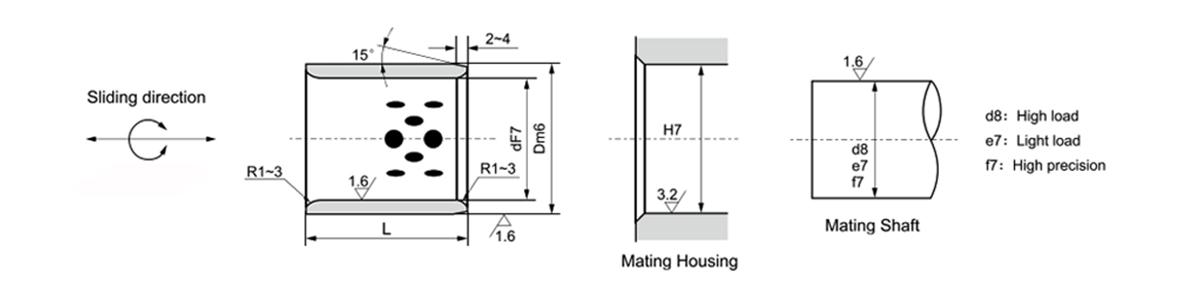

Forholdsregler ved installation

  • Trykpasning med værktøj, der kun berører lejets ydre ring. Anvend aldrig kraft på glideoverfladen eller smøremiddelindsatserne.
  • Husboringstolerance: ISO H7 standard med overfladeruhed Ra mindre end eller lig med 1,6 mikrometer. Affasning af kanter på 0,5 til 1,0 millimeter med 15 til 20 graders vinkel.
  • Undlad at bearbejde eller rømme den indvendige diameter efter fremstilling. Dette forstyrrer smøremiddelfordelingsmønsteret.
  • For applikationer med interferenspasning med toleranceklasse H7 skråstreg p6 eller H7 skråstreg r6, skal det kontrolleres, at den indre diameterreduktion ikke overstiger 0,05 millimeter efter samling.
  • Maksimal vinkelforskydning under drift: 0,5 grader. Større forskydning forårsager kantbelastning og accelereret slid.
  • Rengør husets hul før installation. Affald indlejret i glidende overflade fungerer som slibende partikler.

Dimensionel tilgængelighed

Metrisk serie i mm Indre diameterområde Ydre diameterområde Længdeområde Standard tolerance
Standard metrisk 10 til 200 14 til 220 10 til 200 Indvendig Diameter H8 / Ydre Diameter h8
Tyndvæg serie 15 til 150 17 til 156 10 til 150 Indvendig Diameter H9 / Ydre Diameter f7
Heavy wall serie 12 til 180 20 til 220 12 til 180 Indvendig diameter H7 / Ydre diameter p6
Inch-serien i tommer Indre diameterområde Ydre diameterområde Længdeområde Standard tolerance
Standard tomme 0,250 til 8,000 0,375 til 8,500 0,250 til 6,000 Indvendig diameter plus 0,001 minus 0,000

Brugerdefinerede dimensioner, ikke-standard vægtykkelser og flangekonfigurationer tilgængelige. Minimumsordremængder gælder for ikke-standardstørrelser.

Sammenligning af driftsgrænser

Parameter JDB650 standard Med eksternt fedt
Maksimal statisk belastning i N pr. mm² 250 250
Maksimal dynamisk belastning i N pr. mm² 120 140
Maksimal glidehastighed i meter per sekund 0.5 1.0
Maksimal PV-værdi i N pr. mm² gange meter pr. sekund 1.5 3.0
Friktionskoefficientområde 0,06 til 0,16 0,04 til 0,10

Miljøkompatibilitet

  • Nedsænkning i vand: Velegnet til fersk- og saltvandseksponering. Smørefilm vedligeholdt. Undgå kontinuerlig højhastighedsdrift under vandet.
  • Kemisk resistens: Modstår milde syrer med pH 5 til 7, alkalier med pH 7 til 9, kulbrinter og opløsningsmidler. Anbefales ikke til stærke oxiderende syrer.
  • Vakuum applikationer: Velegnet til højvakuum op til 10 til minus 6 mbar. Grafitsmøring afgas ikke. Ingen bekymringer om fordampning af flydende smøremiddel.
  • Støvede omgivelser: Bruges med akseltætninger eller viskere, når der er slibende partikler som sand, cement eller mineralstøv til stede.
  • Fødevarekontakt: Ikke certificeret til direkte fødevarekontakt. Grafitsmøremiddel opfylder ikke FDA-kravene til fødevareforarbejdningsudstyr.
