Hjem / Produkt / JDB fast smøreleje / Trappeflange Selvsmørende bronzebøsning Grafitproppet glidebøsningsleje JOSG
engros Trappeflange Selvsmørende bronzebøsning Grafitproppet glidebøsningsleje JOSG
Trappeflange Selvsmørende bronzebøsning Grafitproppet glidebøsningsleje JOSG
  • Trappeflange Selvsmørende bronzebøsning Grafitproppet glidebøsningsleje JOSG

Trappeflange Selvsmørende bronzebøsning Grafitproppet glidebøsningsleje JOSG

Produktbeskrivelse:

JOSG Step-flanget grafitproppet bronzebøsning er fremstillet af højstyrke bronzelegering med indlejret massiv grafit som tørt smøremiddel. Unik trinflangestruktur realiserer to-trins positionering under montering for nøjagtig installation. Velegnet til lav hastighed, tung belastning frem- og tilbagegående og svingende bevægelse uden kontinuerlig olieforsyning. Udbredt i automationsudstyr, sprøjtestøbeforme, tekstilmaskiner og hydrauliske komponenter.

Kontakt os
Tidligere：Centerflange Bronzebøsning med massiv grafitindsatser Oliefri glideleje til form- og automationsudstyr JEGB/JEGBK
Næste：En-flange selvsmørende bronzebøsning Grafitproppet glidebøsningsleje JEFW

Produktbeskrivelse

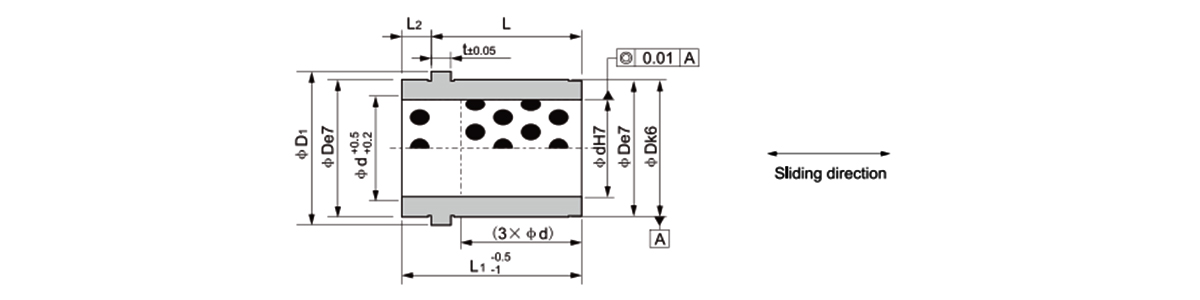

Standard nr d L L 1 L 2 t D Tolerance D 1 L 1
e7 k6
JOSG-9×15 9 12 15 3 3 14 -0,032
-0,050 		0.012
0.001 		16 9 0.015
0
JOSG-9×20 17 20
JOSG-9×25 22 25
JOSG-9×30 27 30
JOSG-9×39 36 39
JOSG-10×15 10 12 15 10
JO5G-10×20 17 20
JOSG-10×25 22 25
JOSG-10×30 27 30
JOSG-10×39 36 39
JOSG-14×26 14 17 26 9 6 20 -0,040
-0,061 		0.015
0.002 		25 14 0.018
0
JO5G-14×31 22 31
J0SG-14×36 27 36
JOSG-14×45 36 45
JOSG-14×55 46 55
JOSG-14×65 56 65
JOSG-15×26 15 17 26 15
JOSG-15×31 22 31
JOSG-15×36 27 36
JOSG-15×45 36 45
JOSG-15×55 46 55
JOSG-15×65 56 65
JOSG-18×26 18 17 26 26 31 18
JOSG-18×31 22 31
JOSG-18×36 27 36
JOSG-18×45 36 45
JOSG-18×55 46 55
JOSG-18×65 56 65
JOSG-18×75 66 75
JOSG-20×26 20 17 26 20 0.021
0
JOSG-20×31 22 31
JO5G-20×36 27 36
JOSG-20×45 36 45
JOSG-20×55 46 55
J0SG-20×65 56 65
JOSG-20×75 66 75
JOSG-22×26 22 17 26 30 35 22
JOSG-22×31 22 31
JOSG-22×36 27 36
JOSG-22×45 326 46
JOSG-22×55 46 55
JOSG-22×65 56 65
JOSG-22×75 66 75
JOSG-22×85 76 85
JOSG-22×95 86 95
JOSG-24×26 24 17 26 42 -0,040
-0,061 		0.015
0.002 		35 24 0.021
0
JOSG-24×31 22 31
JOSG-24×36 27 36
JOSG-24×45 36 45
JOSG-24×55 46 55
JOSG-24×65 56 65
JOSG-24×75 66 75
JOSG-24×85 76 85
JOSG-24×95 86 95
JOSG-30×36 30 27 36 -0,05
-0,075 		0.018
0.002 		47 30
JOSG-30×45 36 45
JOSG-30×55 46 55
JOSG-30×65 56 65
JOSG-30×75 66 75
JOSG-30×85 76 85
JOSG-30×95 86 95
JOSG-30×105 96 105
JOSG-30×125 116 125
JOSG-32×36 32 27 36 32
JOSG-32×45 36 45
JOSG-32×55 46 55
JOSG-32×65 56 65
JOSG-32×75 66 75
JOSG-32×85 76 85
JOSG-32×95 86 95
JOSG-32×105 96 105
JOSG-32×125 116 125
JOSG-40×68 40 56 68 12 10 54 -0,060
-0,090 		0.021
0.002 		60 40 0.025
0
JOSG-40×78 66 78
JOSG-40×88 76 88
JOSG-40×98 86 98
JOSG-40×108 96 108
JOSG-40×128 116 128
JOSG-40×148 136 148
JOSG-40×168 156 168
JOSG-42×68 42 56 68 42
JOSG-42×78 66 78
JOSG-42×88 76 88
JOSG-42×98 86 98
JOSG-42×108 96 108
JOSG-42×128 116 128
JOSG-42×148 136 148
JOSG-42×168 156 168

Produktintroduktion

Trinflange | Grafittilsluttet

Selvsmørende bronzebøsning med trinflange Grafitproppet glidebøsningsleje

Aftrappet flangeprofil Grafittilsluttet Glidende ærme
Produktoversigt

Denne selvsmørende bronzebøsning med trinflange har en unik trinflangeprofil, der giver progressiv aksial placering og øget belastningsfordeling. Flangen inkorporerer et design med trin i diameter, der gør det muligt for bøsningen at sidde i forsænkninger med varierende dybder, mens den bibeholder en konsekvent aksial positionering. Grafitpropper er fordelt over den cylindriske boring og flangefladen, hvilket giver vedligeholdelsesfri smøring til både radial og aksial belastning. Bronzesubstratet understøtter statiske belastninger op til 210 N/mm². Brugerdefinerede trinflangegeometrier, dimensioner og grafitmønstre er tilgængelige baseret på applikationskrav.

Stepped-Flange Self-lubricating Bronze Bushing
Aftrappet flangeprofil Progressivt flangedesign giver øget belastningsfordeling og rummer varierende forsænkningsdybder. Forbedrer aksial stabilitet.
Grafittilsluttet Lubrication Grafitpropper med høj renhed på boring og flangeflade. Leverer kontinuerlig smøring til applikationer med glidende ærmer uden ekstern olie.
Høj belastningskapacitet Bronzeunderlag understøtter statiske belastninger op til 210 N/mm². Velegnet til tunge glidebøsninger og styreanvendelser.
Tilpasset konfiguration Trappet flangegeometri, dimensioner, grafitmønster og boringstolerancer kan justeres for at opfylde specifikke applikationskrav.
Kerne fordele
  • Aftrappet flange kan rumme varierende forsænkningsdybder for fleksibel installation
  • Grafitproppet design eliminerer smørevedligeholdelse i produktionen
  • Flangegeometri giver øget lastfordeling og aksial stabilitet
  • Bronzesubstrat giver korrosionsbestandighed og høj belastningskapacitet
  • Brugerdefinerede trinprofiler tilgængelige til ikke-standard applikationer
Produktegenskaber
  • Materialee: CuSn8 bronze med høj renhed grafitpropper
  • Flangeprofil: Trinformet (multi-diameter)
  • Grafitdækning: 20-25% på boring, 14-18% på flange
  • Boringstolerance: ISO H8 ved 20°C reference
  • Driftstemperatur: -40°C til 260°C kontinuerlig
Applikationsscenarier
Glidende ærmeføringssystemer Hydrauliske cylinderdrejelejer Lineære bevægelsesstyrebøsninger Lejer til tungt udstyr Tryk værktøjs glidende styrebøsninger Automotive affjedring drejelejer Industriel automatisering glidelejer Brugerdefinerede glidemekanismer applikationer
Tilpasning tilgængelig Flangebøsninger med trin kan tilpasses til specifikke glidebøsninger. Valgmulighederne omfatter tilpassede boringer og ydre diametre, trinformet flangegeometri og tykkelse, grafitpropdensitet og boringstolerancer. Teknisk konsultation tilgængelig for ikke-standardkonfigurationer.
ID rækkevidde: 6-100 mm OD-område: 12-130 mm Flange: Trappede brugerdefinerede profiler
Ofte stillede spørgsmål
Hvad er fordelen ved en trinflange frem for en standardflange
En trinformet flange giver progressiv aksial placering og kan rumme forsænkninger med varierende dybder. Dette gør det muligt for bøsningen at sidde sikkert i applikationer, hvor husets forsænkningsgeometri ikke er ensartet.
Hvordan er grafitpropper fordelt på den trinformede flange
Grafitpropper er arrangeret i cirkulære mønstre på hvert trin af flangefladen. Antallet af propper varierer baseret på flangediameter, hvilket sikrer ensartet smøring over hele den trinformede overflade.
Kan den trinformede flangegeometri tilpasses
Ja. Den trinformede flangeprofil, inklusive antallet af trin, trinhøjder og trindiametre, kan tilpasses til at opfylde specifikke applikations- og huskrav.
Hvad er den anbefalede installationsmetode for trinflangelejer
Trykpasning ved hjælp af et værktøj, der berører flangens største trin ensartet. Sørg for, at forsænkningsdybderne matcher hvert trindimension for korrekt sæde- og belastningsfordeling.
Sådan bestemmes, hvornår et trindelt flangeleje skal udskiftes
Udskift, når slid på borediameteren overstiger 0,06 mm, slid på flangetrintykkelsen overstiger 0,08 mm, eller når grafit på et flangetrin falder til under 12 % af det oprindelige overfladeareal.
Type Aftrappet flange
Material CuSn8 Bronze
Smøring Grafittilsluttet
Max belastning 210 N/mm²
Brugerdefineret Tilgængelig
